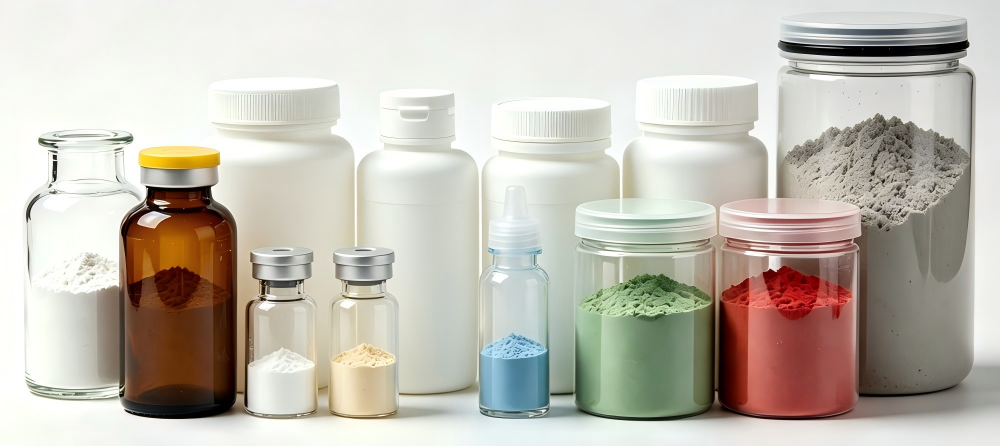

Remplissage de poudre dans des récipients rigides : les bouteilles, les pots et les flacons sont une machine différente

Amener le récipient jusqu'à la remplisseuse et le maintenir immobile

La plupart des problèmes de dosage imputés à la remplisseuse commencent en fait en amont, au niveau de l'alimentation.

Méthode d'alimentation. Les conteneurs ronds et robustes sortent d'un redresseur centrifuge à une vitesse de 100 à 400 conteneurs par minute. Les flacons, et notamment les flacons emboîtés prêts à l'emploi livrés dans des bacs, passent plutôt par une station de dépilage, car la manipulation verre sur verre génère des particules et on ne peut pas se les permettre dans une zone Grade A. Les petits contenants instables ou effilés conviennent mieux à un plateau ou à une alimentation en rondelles.

Indexation versus mouvement continu. L'indexation (roue étoilée ou balancier) est plus simple et moins chère, et convient aux remplissages plus importants où la dose prend plus d'une seconde. Le mouvement continu avec une vis de synchronisation et une courroie à poches est le choix au-dessus d'environ 120 conteneurs par minute, ou chaque fois que le remplissage doit avoir lieu en mouvement.

La préhension du cou bat la préhension du corps. En manipulant le récipient par son col, le diamètre du corps n'a pratiquement aucune importance, de sorte qu'un changement de diamètre n'est souvent qu'un rail de guidage et une vis de synchronisation. Cela évite également de rayer les contenants étiquetés ou imprimés. L'anti-rotation est une exigence distincte : si un col fileté doit être orienté avant le bouchage, cela doit être fait avant la station de remplissage, pas après.

Statique sur plastique. Les pots en PEHD et PET arrivent chargés. La poudre saute de l'entonnoir de remplissage et s'accroche au bord du pot, et un bord sale est un joint d'induction défectueux plus tard. Un ventilateur ionisant devant la station-service et un cadre de remplissage mis à la terre constituent une assurance bon marché ; sur une seule ligne, cela réduit à lui seul les rejets de sceaux de plus de moitié.

Le changement mérite un numéro dans le contrat. Une machine bien spécifiée modifie la hauteur et le diamètre en 15 à 45 minutes à l'aide de réglages sans outil et d'un ensemble de formats à code couleur. Demandez combien de pièces de format sont incluses dans le prix de base, car c'est là que les devis sont discrètement réduits.

Cinq principes de dosage pour un contenant rigide

La rangée de venturi sous vide est celle qui manque aux acheteurs. Il aspire une dose mesurée dans un alésage par vide, puis la souffle dans le récipient contenant du gaz filtré, de sorte que la poudre ne passe jamais à travers un joint mécanique au-dessus du flacon ouvert. Pour un composé puissant ou sensible à l’humidité, il ne génère presque pas de poussière et ne gaspille que très peu de produit, ce qui est important lorsque l’API coûte plus cher par gramme que le flacon.

L'étape du dribble décide de votre tolérance

Sur tout remplissage supérieur à environ 50 g, l'étape de vrac est là pour gagner du temps et l'étape de dribble est là pour atteindre la cible. Le volume atteint généralement 85 à 92 % de la cible à un rythme élevé, puis le dribble atteint son maximum. Tout ce qui ruine la précision se produit dans ces derniers grammes.

Trois mécanismes. Tout d'abord, matériel de bord : la poudre est toujours dans l'air entre le chargeur et le récipient lorsque vous l'éteignez. Sur un remplissage de 500 g à un débit de vrac élevé, cela peut être de 2 à 6 g, le contrôleur doit donc couper l'alimentation tôt et le point de coupe doit être appris pour chaque produit. Deuxièmement, répétabilité de coupure : un portail à couteaux qui colle ou qui dribble est pire qu'un portail lent, et les actionneurs pneumatiques aux joints usés dérivent au fil d'un changement de vitesse. Troisièmement, désaération : un pot fraîchement rempli contient une colonne de poudre fluidisée qui se dépose au fur et à mesure que l'air s'échappe, le poids que vous lisez à la station de remplissage n'est donc pas toujours le poids que vous lisez en aval.

Une règle pratique sur laquelle je travaille : le taux de dribble doit être compris entre 5 et 12 % du taux de masse. Plus lentement que cela et vous consommez du temps de cycle ; plus rapide et l'erreur de coupure devient le terme dominant. Attendez ensuite un temps de stabilisation avant que la trieuse pondérale ne lit, et assurez-vous que la trieuse pondérale se trouve suffisamment en aval pour que la poudre ait fini de s'effondrer, sinon votre boucle de rétroaction poursuivra un fantôme.

Poussière, confinement et poussière combustible

La poudre qui s'échappe de l'orifice du récipient coûte du produit, contamine la surface d'étanchéité et, dans le pire des cas, crée une atmosphère explosive. Tous trois sont des problèmes d’ingénierie et non des slogans administratifs.

• Extraction locale au point de remplissage, dimensionné pour une vitesse de capture d'environ 0,5 à 1,0 m/s à l'ouverture. Trop élevé et vous aspirez la dose que vous venez de peser.
• Cabine à flux descendant pour les composés puissants, avec un objectif de confinement dérivé de la plage d'exposition professionnelle du produit, et Filtres terminaux H13 à la norme EN 1822 sur l'air repris. Pour les composés OEB 4-5, rendez-vous dans une boîte à gants ou un isolateur et arrêtez de vous fier au flux d'air ambiant.
• ATEX . Les équipements placés dans une atmosphère explosive de poussières sont sélectionnés selon la directive ATEX 2014/34/UE dans la catégorie correspondant à la zone, et les zones elles-mêmes relèvent de la responsabilité de l'opérateur en vertu de la directive ATEX sur le lieu de travail. Les zones 20, 21 et 22 sont les équivalents poussières des zones gazeuses. Reliez chaque pièce conductrice et vérifiez la continuité à la terre, gardez les conduits flexibles antistatiques et n'autorisez jamais la purge à l'air comprimé comme méthode de nettoyage.
• Ménage. De nombreuses poudres alimentaires ont des énergies d'inflammation minimales comprises entre 10 et 30 mJ, qu'une décharge statique provenant d'un corps humain peut facilement dépasser. Les limites d'accumulation de poussière, la fréquence de nettoyage et la méthode de nettoyage figurent dans le manuel d'utilisation et non dans une note.

Flacons stériles versus ligne de pots de poudre de protéines

C’est la croisée des chemins et cela change la machine plus que toute autre décision.

Pour poudre stérile remplissant des flacons , le produit ouvert et le récipient ouvert doivent reposer dans un environnement de catégorie A, délivré soit par un RABS avec un fond de catégorie B, soit par un isolateur fermé, conformément aux BPF de l'UE, annexe 1. Un isolateur apporte un cycle de bio-décontamination au peroxyde d'hydrogène en phase vapeur validé, généralement de deux à trois heures, aération comprise, validé par rapport aux indicateurs biologiques. Quel impact cela a-t-il sur la conception de la machine :

• Aucun groupe motopropulseur, chaîne ou boîte de vitesses exposé au-dessus du conteneur ouvert. Les servomoteurs se déplacent derrière le mur isolant ou sous des couvercles scellés.
• Les ports pour gants sont positionnés de manière à ce que chaque intervention prévue, y compris le nettoyage d'un flacon tombé et le changement d'un piston doseur, soit accessible.
• Surfaces en contact avec le produit en 316L, sans fissures, sans peinture ni isolation apparente à l'intérieur de la zone de niveau, et tous les composants pneumatiques et câbles acheminés à travers le mur.
• Changez les pièces retirées pour le lavage et la stérilisation, fréquemment dans un autoclave, avec des temps de maintien documentés.
• Bouchage immédiatement après remplissage, soit à insertion partielle pour un bouchon de lyophilisation, soit à insertion complète pour un bouchon de liquide, avec contrôle de présence de bouchon à 100%.
• Validation par simulation de processus aseptique, classiquement trois remplissages consécutifs réussis lors de la qualification initiale, puis à une fréquence périodique définie.

Un ligne de pots non stériles n'a rien de tout cela. Cent grammes de poudre de protéines dans un pot en PEHD de 1 L à 40 pots par minute s'écoulent sur une remplisseuse à vis ouverte avec extraction locale. Les risques sont la variation de dose, la poussière sur le bord du pot et une capsuleuse qui ne tient pas le couple. Les complications importantes sont d'ordre environnemental : dans une usine humide, et j'ai pu le constater en Indonésie et sur la côte indienne, la poudre absorbe de l'humidité au cours d'un déplacement et la densité apparente se déplace, ce qui se manifeste par une dérive du poids moyen de remplissage que seule une trieuse pondérale peut détecter.

En aval : détecter ce qui s'est mal passé avec le remplisseur

Tout ce qui se trouve après la tête de remplissage existe pour prouver la dose et protéger le joint. Une trieuse pondérale en ligne, échantillonnée à 100 % ou statistiquement, avec un retour de garniture vers la remplisseuse. Détection de métaux ou rayons X : choisissez les rayons X lorsque le récipient est en aluminium ou lorsque vous devez détecter des contaminants denses non métalliques et des cuillères manquantes, et la détection de métaux lorsque le produit est sec et le récipient est en plastique ou en verre. Puis bouchage avec surveillance du couple, scellage par induction avec une doublure en aluminium et une fenêtre de puissance et de maintien définie, étiquetage et codage.

Deux choses que les acheteurs oublient. Tout d'abord, réconciliation : les unités rejetées doivent être comptées, et les bonnes plus rejetées plus échantillonnées doivent être égales à l'entrée. Un décompte non rapproché est la façon dont une confusion reste invisible. Deuxièmement, test d'intégrité du joint à une fréquence définie, par décroissance du vide ou par des contrôles visuels et de couple, plutôt que d'espérer que le scellant fait son travail.

Note régionale : les acheteurs de l'UE s'attendront à une déclaration CE en vertu du règlement sur les machines (UE) 2023/1230 ainsi qu'à une documentation BPF complète en anglais. Les usines en Inde et en Asie du Sud-Est fonctionnent généralement selon les attentes de l'OMS-GMP et PIC/S, tandis que l'ANVISA du Brésil attend une documentation de validation des équipements en portugais ou bilingue. Confirmez la langue de la documentation et l'ingénieur de service local dans le bon de commande, pas après FAT.

Deux étages, deux résultats

Ligne Jar, Asie du Sud-Est. Un conditionneur de produits nutraceutiques près de Jakarta a rempli 100 g d'isolat de protéines de lactosérum dans des pots en PEHD de 1 L à raison de 40 pots par minute, en deux équipes, dans une usine fonctionnant à 30-33 °C avec une humidité ambiante élevée. La ligne d'origine utilisait une vis volumétrique à un étage sans garniture : remplissage moyen 101,6 g, écart type 1,5 g, CV 1,5 %, pertes 1,6 % et 0,9 % de pots rejetés après scellage par induction en raison de la poudre sur le bord. Nous avons converti le produit en vrac et en dribble à deux étages avec compensation gravimétrique sur une cellule de pesée sous la station de remplissage, ajouté une compensation en vol, un ventilateur ionisant et une extraction carénée au point de remplissage, ainsi qu'une lame d'air sur la jante avant le bouchage. Mesuré sur une période de quatre semaines : moyenne 100,4 g, σ 0,42 g, CV 0,42 %, pertes 0,4 %, rejets de sceau jusqu'à 0,06 %, changement de format à 26 minutes.

Ligne de flacons, UE. Une installation stérile a rempli 1 g d'un antibiotique céphalosporine dans des flacons tubulaires en verre de 20 ml à une cadence de 90 flacons par minute, à partir de cuves emboîtées en passant par le dépilage, le dosage par venturi sous vide, le bouchage et le bouchage, à l'intérieur d'un isolateur avec bio-décontamination VHP. L'objectif de remplissage était de 1 050 mg, la moyenne mesurée de 1 050,8 mg, σ 7,9 mg, CV 0,75 %, avec une pesée de contrôle en cours de 100 % et un rejet automatique sur tout flacon en dehors de ± 3 %. Le nombre de particules dans la zone de remplissage a été surveillé en permanence et est resté dans la limite de catégorie A, et la campagne de qualification a mené trois remplissages consécutifs de médias d'environ 5 200 unités chacun, sans aucune unité positive. Le plus gros gain de temps n'était pas le remplissage : c'était l'ergonomie du port des gants lors des essais d'intervention, c'est pourquoi je demande maintenant aux opérateurs de parcourir la liste d'intervention lors de la revue de conception plutôt que lors du FAT.

Questions pré-achat concernant les projets de conteneurs rigides

Une seule machine peut-elle traiter à la fois mon pot de 100 g et mon pot de 1 kg ?
Généralement pas bien. La vis sans fin et les pièces de rechange diffèrent, mais la véritable limite est le temps de cycle : un remplissage de 1 kg nécessite quelques secondes de temps de dosage, donc le remplisseur que vous avez dimensionné pour 40 pots par minute à 100 g ne maintiendra pas ce taux à 1 kg. Spécifiez le poids de remplissage le plus élevé et le taux dont vous avez besoin pour ce poids.

Ai-je besoin d'un isolateur ?
Pour les produits stériles, le choix se fait entre un RABS avec un fond de Grade B et un isolateur. L'isolateur coûte plus cher au départ et ajoute un cycle de décontamination, mais il réduit la qualité de la pièce en arrière-plan et, d'après mon expérience, facilite la simulation du processus aseptique. Pour les produits alimentaires et nutraceutiques non stériles, ni l’un ni l’autre : une extraction locale et un bon contrôle des poussières suffisent.

Comment éviter la poussière sur la surface d’étanchéité ?
Extraction carénée au point de remplissage, un ventilateur antistatique avant le remplissage, une lame d'air ou une buse d'aspiration nettoyant la jante avant le bouchage et un entonnoir de remplissage qui s'écoule sous la jante et non à travers elle.

Quelle précision de remplissage dois-je indiquer dans le contrat ?
Indiquez le poids de remplissage, le produit, la tolérance sous forme d'écart type avec une taille d'échantillon indiquée et le cadeau que vous accepterez. Exigez ensuite le même test au SAT sur votre sol avec votre poudre. Une tolérance indiquée uniquement chez FAT ne constitue pas un engagement.

Quels conteneurs nécessitent une manutention particulière ?
PEHD à paroi mince, pots coniques et tout récipient à corps large et à col étroit. Donnez à votre fournisseur de vrais échantillons de conteneurs, au moins 200 pièces avec les tolérances dimensionnelles de votre mouleuse, avant la conception de la machine.

Quelles pièces de rechange devraient être disponibles en rayon dès le premier jour ?
Jeux de vis sans fin ou de pistons doseurs, alésages d'entonnoir ou de venturi, joints de clapet ou de porte, capteur de pesée, filtres d'extraction et pièces de format pour votre deuxième conteneur. Demandez les délais par écrit ; une tarière de rechange conservée localement vaut plus qu'une machine plus rapide qui attend trois semaines pour une pièce.
