Guide d'ingénierie sur le contrôle du couple des bouchons et l'alignement du bec

Matrice de comparaison des technologies

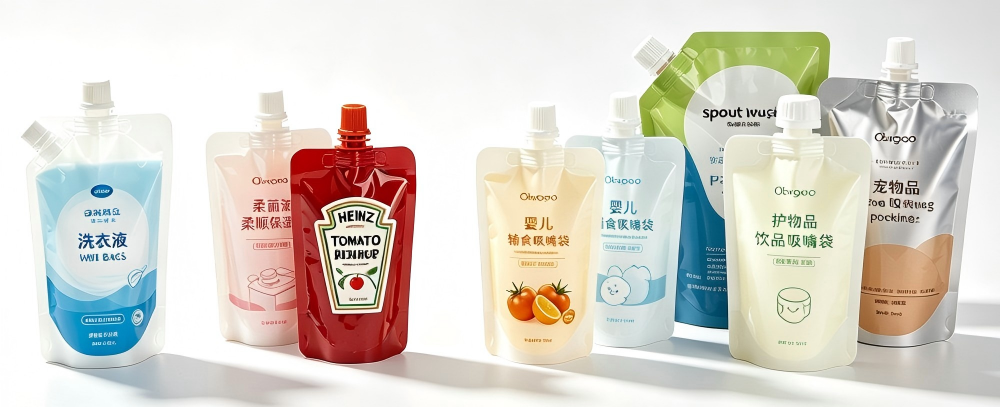

La pochette à bec verseur est en concurrence avec deux alternatives sur la même étagère. Le tableau définit les compromis techniques que j'utilise pour conseiller les acheteurs.

La bouteille rigide gagne en termes de marge de couple et de durée de conservation, mais perd en portabilité et en coût de résine par ml. La pochette à bec préfabriquée est la norme pour les formats pharmaceutiques à dose unique et pédiatriques, car le bec est soudé par ultrasons au film au niveau du convertisseur, donnant une liaison que je mesure à 35-45 N de pelage – bien au-dessus du plancher de 25 N. Les lignes de bec verseur Form-Fill-Seal sont moins chères à l'unité, mais l'insertion du bec en ligne est la station la moins indulgente à valider.

Repères de performances mesurés

Le couple est le paramètre que les auditeurs demandent nommément. Je le signale comme une distribution et non comme un point de consigne, car un Cpk serré est ce qui survit à l'inspection.

Le sigma de 2,8 pouces-livres de la capsuleuse à embrayage provient de la pochette qui absorbe le moment de réaction : le film s'étire, le bec verseur tourne vers l'arrière et le couple appliqué est faible tandis que le capuchon semble en place. Un manchon de support de cou convertit la pochette souple en une structure localement rigide afin que le servo voit une véritable réaction. Je vérifie le couple avec un transducteur en ligne non destructif sur 100 % des unités supérieures à 10 ml ; en dessous, un échantillon d’audit de 1 sur 20 est le compromis accepté par la plupart des équipes d’assurance qualité.

Les becs plus petits sont moins indulgents : à 8 mm de diamètre extérieur, une fenêtre de centrage de ±0,2 mm est serrée et une pince de saisie et de placement usée poussera le taux de filetage croisé au-delà de 1 %. Je précise une tête de placement alignée en vision avec un encodeur de 0,1 mm sur l'index rotatif pour tout bec de moins de 10 mm.

Carte de conformité régionale

Les sachets à bec verseur pour produits pharmaceutiques sont soumis aux règles relatives aux matériaux d'emballage et aux contenants primaires. La répartition régionale concerne principalement la quantité de données de soudure et de couple que l'autorité souhaite inclure dans le fichier.

BPF de l'UE

L'Annexe 1 prévoit que la soudure bec-film soit traitée comme un joint critique ; la qualification doit montrer la résistance de la soudure à la vitesse nominale et inclure une méthode d'intégrité du joint (la décroissance sous vide selon ASTM F2338 est celle que j'utilise). Les acheteurs de l'UE s'attendent également à un alignement sur la norme ISO 15378 pour le matériau d'emballage primaire et à une étude de stabilité qui prouve que la compression du revêtement du capuchon ne se détend pas au-delà du couple plancher sur 24 mois.

FDA américaine 21 CFR 211

Le §211.94 sur l'équipement et le §211.122 sur la fermeture des conteneurs sont les clauses pertinentes. Le bouchon doit démontrer l'intégrité de la fermeture du récipient - j'exécute le CCI par pénétration de colorant à un échantillon de 0,5 % plus un audit de couple. Les évaluateurs de la FDA ont demandé spécifiquement la justification du point de consigne de couple lié aux données de relaxation du revêtement, donc documentez la courbe de fluage sur 10 ans, et pas seulement la valeur initiale.

OIN 15378

Il s'agit de la norme relative aux matériaux d'emballage primaire basée sur la norme ISO 9001 avec des modules complémentaires GMP. Pour les sachets à bec verseur, il régit le contrôle par le transformateur du processus de soudure du bec et la traçabilité des lots de films. J'exige que les convertisseurs détiennent la norme ISO 15378 avant de qualifier une pochette ; d'après mon expérience, cela supprime environ 60 % des écarts de matériaux entrants.

Asie du Sud-Est

Le BPOM indonésien et la FDA thaïlandaise acceptent la norme ISO 15378 mais souhaitent que les sections sur les spécifications de couple et de soudure soient traduites. L'humidité est l'ennemi pratique : à 70 % d'humidité relative, la doublure du capuchon (mousse EVA) se comprime plus rapidement, je réduis donc le plancher de couple de 1 po-lb pour les dossiers SEA.

Moyen-Orient

La SFDA saoudienne et le MOHAP des Émirats arabes unis attendent des preuves de l'intégrité de la fermeture des conteneurs et un point de consigne de couple enregistré dans l'enregistrement du produit. Une température ambiante du Golfe de 45 à 60 % d'humidité relative plus 40 °C de stockage pendant le transport signifie que je qualifie le revêtement à 40 °C / 75 % d'humidité relative pendant 90 jours avant d'accepter la valeur de couple comme stable.

Ce qui casse sur le terrain

1. Jeu de couple sans support de pochette. Cause fondamentale : la capsuleuse applique 11 pouces-livres, mais la pochette souple cède et le bec verseur tourne vers l'arrière, ce qui rapporte 7 pouces-livres. Fixer : un manchon cale-nuque ou un mandrin rigide à l'intérieur de la pochette lors du bouchage ; récupère la totalité des 11 pouces-livres avec σ 0,4.
2. Désalignement du bec lors du placement. Cause fondamentale : une pince à vide usée décale le bec de 0,6 mm. Correction : placement guidé par la vision avec un encodeur de 0,1 mm ; le taux de filetage croisé est passé de 0,9% à 0,2% sur un bec de 8 mm.
3. Capuchon du fil croisé en raison d'une mauvaise entrée. Cause fondamentale : la goulotte à bouchons laisse tomber le bouchon hors de l'axe sur le bec. Correction : un mandrin à visser guidé avec un entonnoir d'entrée de 3 mm et un capteur de présence de fil qui rejette avant le couple.
4. Pas de contrôle de couple en ligne. Cause première : le couple n'est audité qu'en fin de ligne, donc une dérive de 2 heures est effectuée avant la détection. Correction : un transducteur 100 % en ligne au-dessus de 10 ml avec rejet automatique à ±1,5 in-lb ; attrape la dérive dans une pochette.
5. Détente du revêtement en stockage chaud. Cause fondamentale : la doublure EVA se comprime à 40 °C, le couple chute de 2 po-lb sur 8 semaines. Solution : qualifier avec une étude de 90 jours à 40 °C et régler le couple initial à 1,5 po-lb au-dessus du sol.
6. Vide de soudure à la base du bec. Cause fondamentale : l'usure du cornet à ultrasons laisse un arc non soudé de 0,5 mm. Correction : compteur de durée de vie du klaxon avec changement forcé à 200 000 cycles et contrôle de décroissance du vide 1 sur 50 sur la soudure.
7. Remplissez le dépassement en mouillant le bec. Cause fondamentale : la buse goutte à la coupure mouille le filetage, le capuchon scelle le liquide et non le revêtement. Correction : une buse de remplissage en plongée avec une aspiration de 20 ms et un essuyage fileté-air avant bouchage.

Dossiers de mise en service

Cas 1 — Stuttgart, Allemagne

Localisation : Stuttgart, Allemagne.
Produit : Gouttes pédiatriques de vitamine D3, pochette à bec verseur 15 ml, bec 8 mm.
Problème : Défaillance des bouchons à 3,2 % : les bouchons se sont desserrés dans le carton et une fraction a fui pendant le stockage à 30 °C.
Cause fondamentale : Une capsuleuse d'embrayage réglée à 11 pouces-livres n'appliquait qu'environ 7 pouces-livres parce que la pochette flexible absorbait le moment de réaction ; le couple sigma était de 2,6 pouces-livres et de nombreux capuchons se trouvaient en dessous du plancher de 8 pouces-livres.
Corriger : Ajout d'un manchon de support de cou rigide à l'intérieur de la pochette à la station de capsulage, passage à une capsuleuse servo contenant 11 ± 0,4 po-lb et installation d'une vérification de couple en ligne à 100 % avec rejet automatique à ± 1,5 po-lb.
Résultat : La rupture du capuchon est tombée à 0,3 %, le couple sigma à 0,3 in-lbs et le dossier EU GMP Annexe 1 a été réussi avec la soudure et le couple Cpk supérieurs à 1,33.

Cas 2 — Dubaï, Émirats arabes unis

Localisation : Dubaï, Émirats arabes unis.
Produit : Boisson électrolytique nutraceutique, sachet bec verseur 250 ml, bec verseur 16 mm.
Problème : Scellez des fuites à 4,1 % en été, le cluster de défaillance apparaissant après 6 semaines de stockage en transit à 40 °C / 55 % HR.
Cause fondamentale : La soudure bec-film n'a été qualifiée qu'à 23 °C / 50% HR ; Dans des conditions Gulf, le stratifié s'est détendu et un arc non soudé de 0,4 mm s'est ouvert à la base du bec.
Corriger : Requalification de la soudure par ultrasons à 40 °C / 55 % HR, ajout d'un changement de forçage du compteur de durée de vie du cornet à 200 000 cycles et d'un contrôle de décroissance du vide 1 sur 50 sur la zone de soudure.
Résultat : Le taux de fuite est tombé à 0,4 % et le dossier d'enregistrement du MOHAP a été adopté avec les données de soudure conditionnées par l'humidité incluses.

FAQ Acheteur

Q1 : Quelle taille de bec dois-je spécifier ?
R : Pour les produits pharmaceutiques pédiatriques et à dose unique, une diamètre extérieur de 8 à 13 mm est la norme ; 22 mm convient aux volumes nutritionnels et domestiques des adultes. En dessous de 10 mm, prévoyez un placement guidé par la vision : la fenêtre d'alignement est impitoyable.

Q2 : Comment puis-je valider le couple du capuchon ?
R : Réglez le servo sur la cible, mesurez 100 % en ligne au-dessus de 10 ml (audit 1 sur 20 ci-dessous) et prouvez un Cpk ≥ 1,33 sur la répartition du couple. Liez le point de consigne à une étude de relaxation du revêtement de 90 jours à la température de stockage la plus défavorable.

Q3 : Quel matériau de pochette résiste au climat du Golfe ?
R : Un stratifié PET 12 / Al 9 / PE 60 avec une doublure de capuchon doublée d'EVA ou de papier d'aluminium. Qualifier la soudure à 40 °C / 55% HR ou le dossier SFDA/MOHAP vous sera renvoyé.

Q4 : Puis-je atteindre la précision de remplissage de petits volumes ?
R : Oui : une buse de remplissage de plongée avec contrôle du débit massique maintient ±0,5 % sur une dose de 15 ml. Le vrai risque est que la buse mouille le filetage du bec ; une aspiration de 20 ms et un nettoyage à l'air le résolvent.

Q5 : Bec préfabriqué ou à remplissage et scellement ?
R : Préfabriqué pour les volumes pharmaceutiques inférieurs à 70/min et où la soudure du convertisseur (pelage 35-45 N) est préférée ; FFS pour un volume plus élevé et un coût unitaire inférieur, acceptant une validation d'insertion en ligne plus stricte.

Q6 : Quel seuil de couple les auditeurs acceptent-ils ?
R : Il n’existe pas de numéro universel ; Je détiens un minimum de 8 pouces-livres pour un bec pharmaceutique de 8 à 13 mm, démontré comme une distribution et non comme un seul point de consigne. Documentez la raison du fluage du revêtement derrière le sol.

Écrit par Helen Xu | Ingénieur en chef des applications industrielles

Helen Xu est ingénieure en chef des applications industrielles avec 9 ans d'expérience spécialisée dans la conception de machines d'emballage et de machines de remplissage de liquides, la sélection de modèles d'équipement et l'optimisation complète des processus de ligne de production. Il se concentre sur la fourniture de solutions d'emballage et de remplissage personnalisées pour les industries pharmaceutiques, alimentaires et chimiques, avec une expertise pratique approfondie en matière de conformité BPF, de normes de gestion de la qualité ISO 9001 et d'intégration clé en main de lignes de production de remplissage et d'emballage à grande échelle.
